铝条折弯机

—— 产品介绍 ——

该机器属于全自动铝条折弯机,用于铝间隔框的成形弯折。

规格型号;LWJ01

生产周期;30-40 天

—— 选型参数 ——

    主要性能特点

    采用西门子PLC控制,人机界面采用维纶触摸屏,操作简单、快速

    采用台湾亚德克气动元件,动作准确可靠

    采用伺服电机送料和折弯,折弯速度快,误差少。铝框尺寸误差±2mm/m,折弯后角度误差±0.3

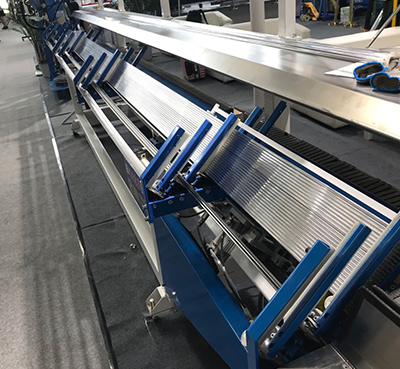

    四个储料槽,可以分别存放4种不同规格宽度的铝条。

    折弯和切割时自动避让铝条连接处、圆弧处,折弯后自动切割

    可手动操作,便于设备调试和检修

    可以折三角形、长方形、正五边形、正六边形、圆弧等圆弧与直边组合的形状等32中形状


    主要技术参数

    铝条宽度:5.5mm---24mm

    铝条框尺寸:Min—250*250mm

    送料速度高可达120m/min

    气压:0.6Mpa

    电源:3P 380V/1P+N  200V 50Hz 4KW

    设备尺寸:10480mm(长)*2200mm(宽)*2600mm(高)


    主要元器件:

    序号

    产品名称

    品牌名称

    品牌地

    1

    控制部分PLC

    西门子

    德国

    2

    彩色触摸屏

    维纶

    台湾(中国)

    3

    光电开关

    奥托尼克斯

    韩国

    4

    伺服电机

    富士

    日本

    5

    电磁阀

    亚德客

    台湾(中国)

    6

    低压电器

    施耐德

    法国

    7

    气缸

    亚德客

    台湾(中国)

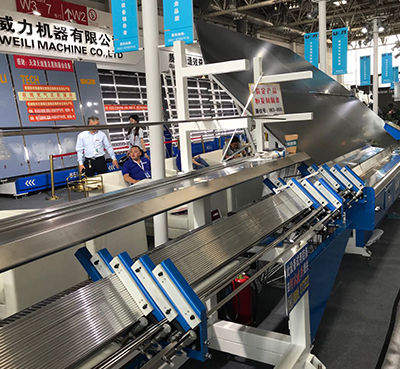

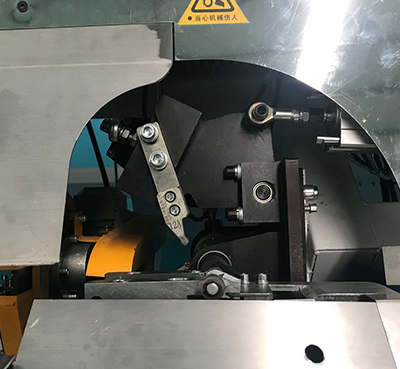

—— 细节图 ——
—— 流程图 ——
