-CNC立式钻铣机

—— 产品介绍 ——

一:

立式数控玻璃钻铣机是人机自动化的设备,它整合了普通立式钻孔机钻孔、水刀铣槽和数控加工中心磨边三种设备的加工工艺,并且结合CNC数控技术,加工精度高,质量稳定。全部工序一次装卡,按默认优化设定好的工艺路线一次性加工完成,提高了工作效率。使此类加工生产线方案提升到人工智能自动化领域。可加工无框门、浴室门、玻璃幕墙、玻璃防护栏、楼梯玻璃等建筑玻璃,是该领域的数控加工设备。

二:

1.GC-LDM采用了先进的日本三菱数控系统,实现各个进给轴连续轮廓轨迹控制、高速定位、多任务并发作业等功能。从而满足了客户对加工精度、加工质量以及加工效率的迫切需求。

2.低压电器采用法国施耐德,可靠性高。

3.软件Easy CAM由兼具有专业的软件与工艺工程师团队开发,图库中自带40个常用图形,基于尺寸驱动的参数化绘图,仅需要输入必要的尺寸和位置,便可以自动生成优的加工工艺路径。EasyCAM支持办公室绘图、现场调用图加工等功能。

4.本机床的主机结构使用有限元分析软件,经过多次迭代分析,结构优化后,使得主机的固有频率避开加工频率段,避免了共振,在有效工作范围内得到稳定的精度保证。

5.GC-LDM配有两个专业电主轴厂家配套的电主轴,其输出功率为7.5kW,大转速12000rpm。

—— 选型参数 ——

    产品型号

    Product model

    大加工尺寸

    Max.glass size

    小加工尺寸

    Min Glass Size

    主轴转速

    Speed of Spindle

    总功率

    Total Power

    刀柄

    Tool Coner

    压缩空气

    Air compression

    GC-LDM-2030

    GC-LDM-2542

    GC-LDM-3060

    2000*3000mm

    2500*4200mm

    3000*6000mm

    500×500mm

    0-12000rpm

    22KW

    BT30

    0.7Mpa

    玻璃厚度

    Glass Thickness

    主轴功率

    Spindle Power

    用电标准

    Electricity

    刀库

    Tool Positions

    轴数

    No,of Axis

    机器尺寸 mm Dimension

    5-19mm

    7.5KW*2

    3P 380V/50HZ

    8×2

    5 axis

    9300*2500*3700mm

    11700*2500*4200

    15300×2500×4700

    主要技术参数(Main Technique Parameter)

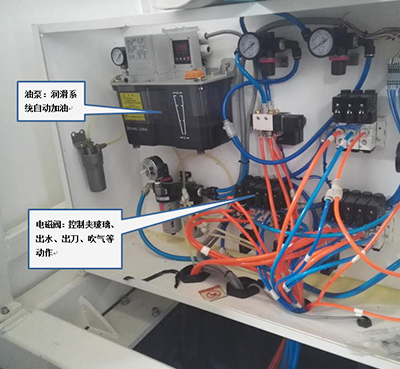

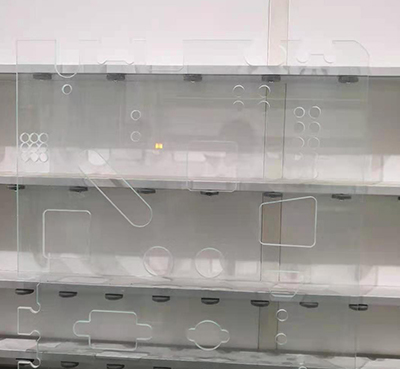

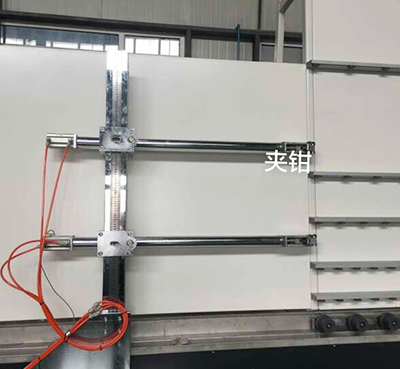

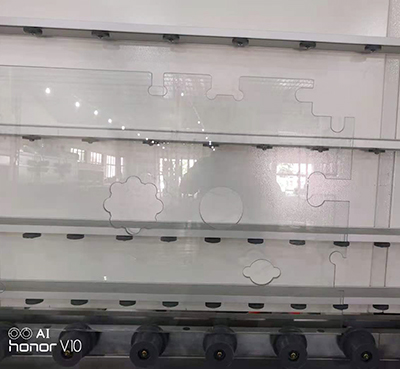

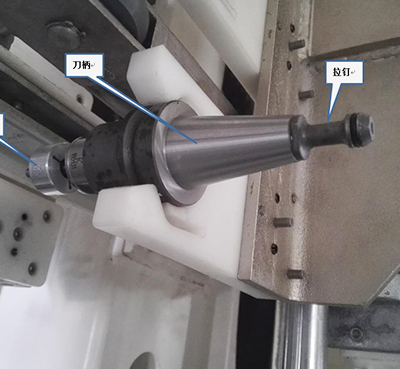

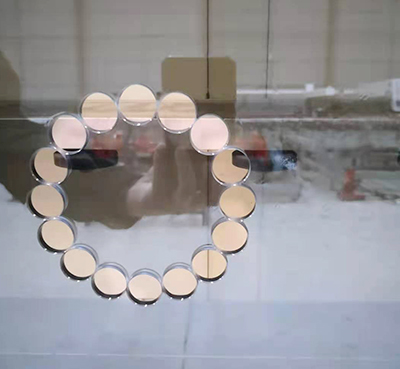

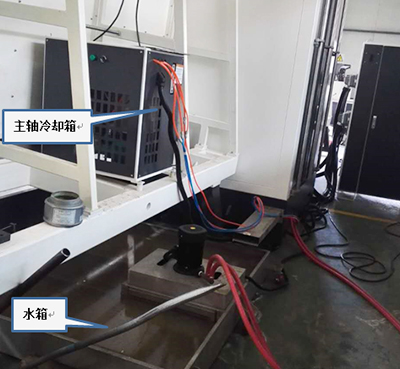

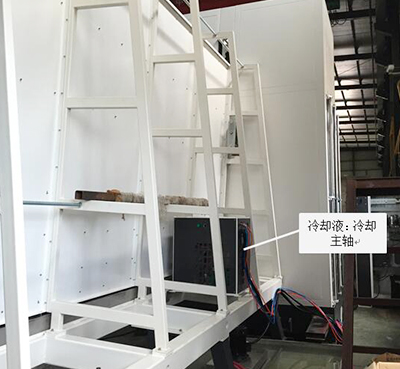

—— 细节图 ——

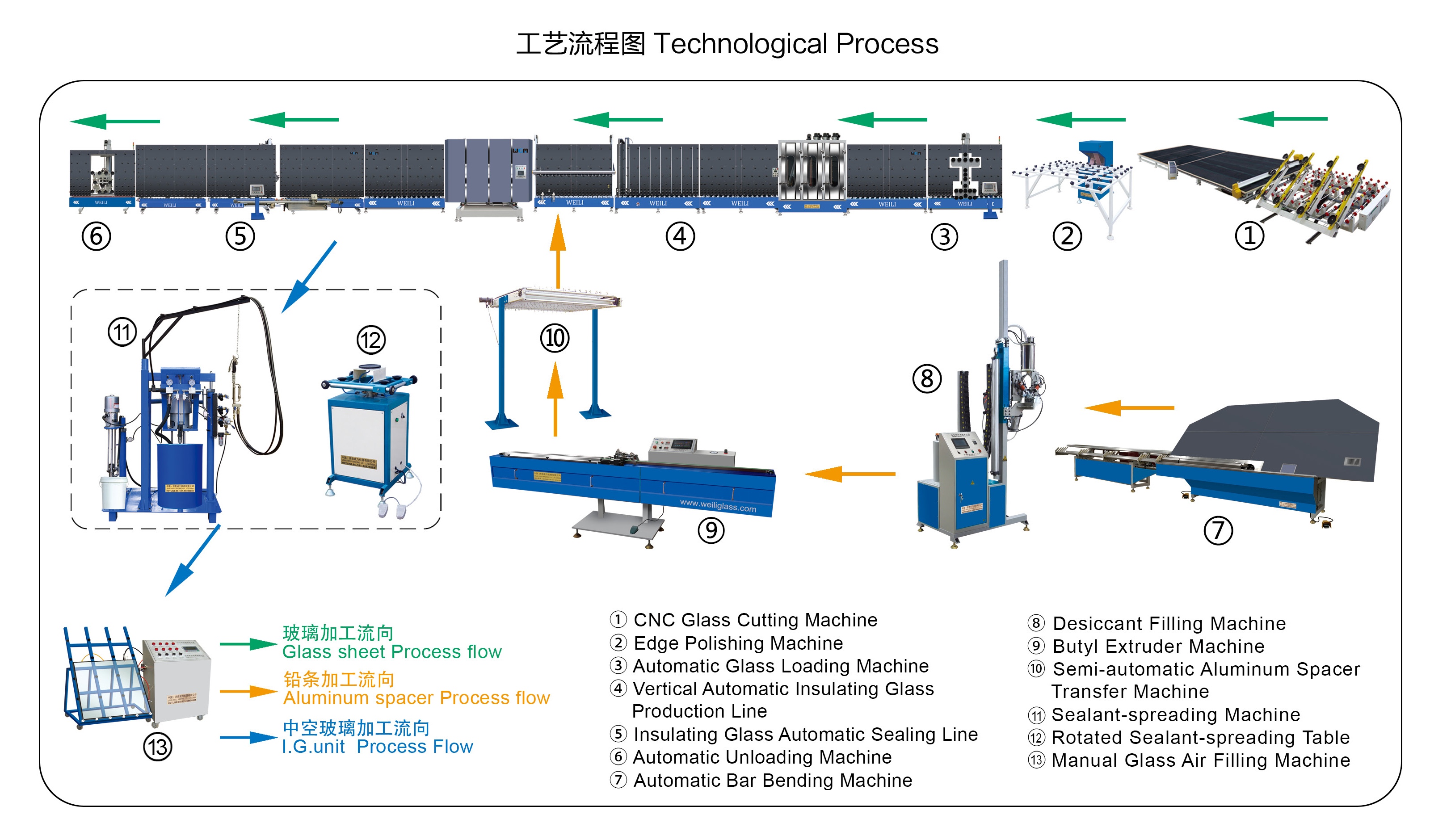

—— 流程图 ——
